TTL receptek

Szerkesztő

Fordító

Grafikus

Lektor

Budapest

'Magyari Béla: TTL receptek ' összes példány

Kiadó:	Műszaki Könyvkiadó
Kiadás helye:	Budapest
Kiadás éve:	1976
Kötés típusa:	Fűzött keménykötés
Oldalszám:	366 oldal
Sorozatcím:	TEXAS
Kötetszám:
Nyelv:	Magyar
Méret:	20 cm x 14 cm
ISBN:	963-101-197-6
Megjegyzés:	Fekete-fehér ábrákkal illusztrált. Tankönyvi száma: 60683.

Értesítőt kérek a kiadóról

Értesítőt kérek a sorozatról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Előszó

Az utóbbi évek áramkörcsaládjai körében bizonyára a TTL logikai áramkörök a legjelentősebbek, aminek az oka mindenekelőtt az, hogy ezek az áramköri egységek nagyon sokoldalúak, gazdaságosak és... Tovább

Tartalom

Alapok
Általános megjegyzések	13
A félvezetők fizikája	17
A p-n átmenet	23
A tranzisztor működése	28
Az integrált áramkörök előállítása	30
Műszaki adatok
Az adatlapok ismertetése	35
Az SN 74N és az SN 74LN sorozat összehasonlítása	41
Szabványosított kimeneti terhelhetőség	41
Az SN 74N sorozat logikarendszere	44
Emelkedési idő, esési idő és impulzusszélesség	52
A TTL-áramkörök működése
Az SN 54/74/84 TTL-kapuk működése	57
Átviteli jelleggörbe	58
Bemeneti jelleggörbe	58
A + 5,5 V-nál nagyobb bemeneti feszültségeknek megfelelő üzemi viszonyok	59
Negatív bemeneti feszültségeknek megfelelő üzemi viszonyok	60
Kimeneti jelleggörbe	62
Kimeneti átültetési jelleggörbe	62
Vezeték visszaverődések	63
A visszaverődési feszültségek alakjának meghatározása a bemeneti és kimeneti jelleggörbe alapján	67

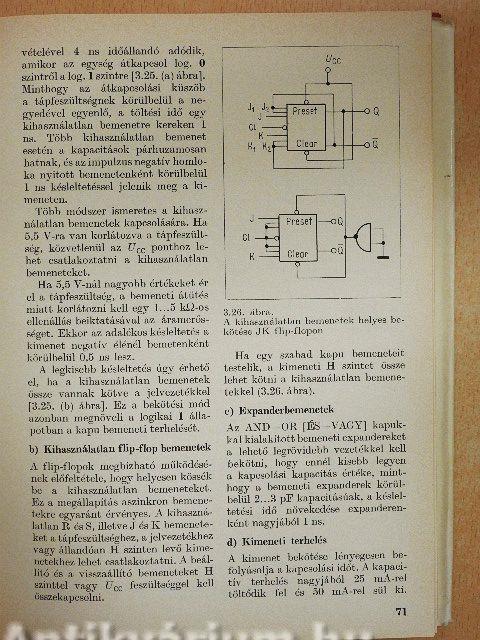

Kapcsolási és késleltetési idők	69
Sztatikus zavarvédettség	72
Dinamikus zavarvédettség	74
A digitális integrált rendszerek zavarvédettsége	75
Zavarforrások és a káros hatások megakadályozása	76
Boole-algebra
Bevezetés	87
A Boole-algebra számítási szabályai	87
Pozitív és negatív logika	90
Logikai alapkapcsolások
Bevezetés	95
ÉS vagy VAGY-kapu	95
A kizáró VAGY	97
Kódátalakítások	101
Bistabil kapcsolások kapuáramkörökkel	109
Monostabil kapcsolások	110
Astabil kapcsolások - impulzusgenerátorok	115
Impulzusalakítók, szintáttevők	119
Teljesítményfokozatok	121
Számlálók és osztók
Frekvenciaosztók	127
Számlálók	135
Komplex előre-visszaszámlálók	154
Számlálási sebesség	159
Programozható osztók	160
Programozható bites szinkron duális számláló	163
Léptetőtárolók
Alapelvek	171
Késleltetések az ütem- és az adatvezetékben	172
Párhuzamos bevitelű és kivitelű léptetőtárolók	174
Jobbra és balra léptetőtároló	175
Párhuzamos - soros átalakító	176
Soros - párhuzamos átalakító	177
Sokfázisú ütemgenerátorok	177
Léptetőtárolós számláló	178
Dekódolók és multiplexerek
Dekódolók	183
Multiplexerek	185
Adatkiválasztás tetszés szerinti sorrendben	186
Szekvenciális adatkikérő multiplexerek	187
Párhuzamos - soros és soros - párhuzamos átalakítók	190
Multiplexer a számlálókhoz	191
A multiplexerek mint csak kiolvasásra szánt tárolók (ROM)	193
Kijelzőegységek
Gáztöltésű kijelzőegységek	197
Projekciós kijelzőegységek	199
Hétszegmenses kijelzőegységek	201
5x7 - pontos mátrixszal működő kijelzőegységek	208
Jeltárolók
Bevezetés	213
Egyszerű tárolóáramkörök	213
Véletlenszerű hozzáférésű jeltárolók (RAM)	215
Cilikus jeltárolók	219
Csak kiolvasásra szánt jeltárolók (ROM)	222
Aritmetikai áramkörök
Bevezetés	229
Számolás a bináris számrendszerben	230
Bináris soros számolóművek	232
Bináris párhuzamos számolóművek	237
Decimális számolóművek	245
Adatátvitel
Zavarok	257
Tanácsok	267
Mérések az átviteli szakaszon	268
Különleges adatátviteli rendszerek	273
MOS interface-ek
A MOS-FET-es léptetőtárolók üzemi feszültségei	283
A TTL-rendszerek illesztése a MOS-FET-es léptetőtárolók adat- és vezéslésbemeneteihez	284
A MOS-FET-es léptetőtárolók kimeneteinek illesztése a TTL-rendszerekhez	285
A TTL-rendszerek illesztése a MOS-FET-es léptetőtárolók ütembemeneteihez	285
Alkalmazások
Stabilizált tápegységek integrált áramkörökhöz	291
Digitális óra	298

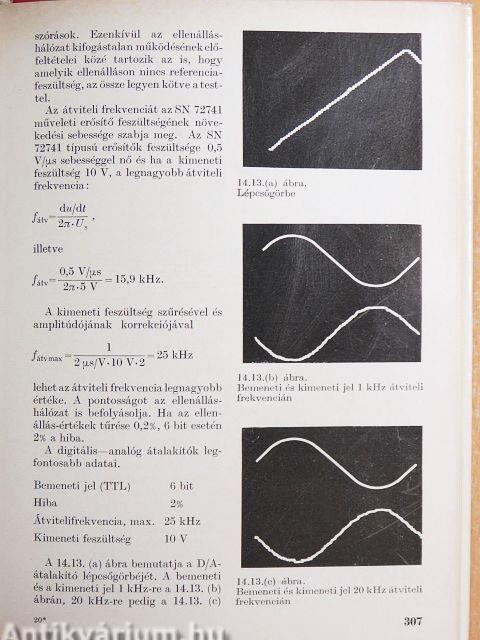

Digitális - analóg átalakítók	305
Analóg - digitális átalakítók	308
Távvezérlés digitális áramköri egységekkel	313
Programozó készülék az SN 74188N típusú áramköri egységhez	315
Beírásra és kiolvasásra alkalmas, látszólag tetszés szerinti hozzáférésű tárolók	321
Digitális szorzóegység	328
Diagonális konvergenciarács TTL-egységekkel	334
A léptető motorok vezérlése	337
Digitális frekvenciabeállítás ultrarövidhullámú vevőben	342
