Trabant 601 személygépkocsi javítási kézikönyve

Zwickau

'Trabant 601 személygépkocsi javítási kézikönyve ' összes példány

Kiadó:	VEB Sachsenring Automobilwerke
Kiadás helye:	Zwickau
Kiadás éve:	1974
Kötés típusa:	Ragasztott kemény kötés
Oldalszám:	89 oldal
Sorozatcím:
Kötetszám:
Nyelv:	Magyar
Méret:	30 cm x 21 cm
ISBN:
Megjegyzés:	4. kiadás. 222 fekete-fehér ábrával illusztrálva.

Értesítőt kérek a kiadóról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Előszó

A VEB Sachsenring Automobilwerke Zwickau „Trabant" típusú járművei szakértelemmel és nagy gondossággal készülnek. Már a szerkesztésnél alkalmazásra kerülnek a korszerű szerkesztési elméletek irányvonalai. A „Trabant"-ot évtizedes gyakorlattal és gazdag tapasztalatokkal rendelkező képesített szakerők készítik a legújabb technológiai eljárások szerint.
Ha a járművet a kezelési útmutatóban közölt útmutatások alapján rendszeresen ápoljuk és karbantartjuk, akkor üzemkészsége és üzembiztossága mindenkor biztosított.
A javítóműhelyek legfőbb feladata az kell, hogy legyen, hogy karbantartsák a járművet és egyben növeljék használati idejét. A karbantartó műhelyeknek továbbá ösztönzőleg kell hatniok a járművek üzemeltetőire a kezelési és ápolási előírások pontos betartására és fel kell őket világosítaniok arról, hogy milyen következményekkel jár ezeknek az útmutatásoknak az elhanyagolása.
Annak érdekében, hogy támogassuk a műhelyeket ennek a fontos feladatnak a teljesítésében, összeállítottuk ezt a javítási kézikönyvet. Ennek a kézikönyvnek azt is be kell mutatnia, hogy milyen munkákhoz van szükség célszerszámok használatára és részleteiben miként történjék a karbahelyezés. A kézikönyv ezenkívül segédeszközként is szolgál a szakmai utánpótlás képzésére a műhelyekben és a szakmai oktatás területén.
Figyelem!
Ezen javítási kézikönyvet a VEB Sachsenring vállalat Vevőszolgálata dolgozta ki. A javítási kézikönyv a TRABANT 601 típusú személygépkocsi karbahelyezési útmutatójaként szolgál. A kézikönyv összeállításánál előfeltételeztük, hogy használója járműlakatosi képesítéssel rendelkezik.
Számos TRABANT-tulajdonos kívánságára megteremtettük annak lehetőségét, hogy ne csak a szerződéses műhelyek, hanem más érdeklődők is megszerezhessék ezt a könyvet. A vevők számára az a kötelezettség adódik, hogy járművük karbahelyezésekor szakszerű munkát végezzenek.
Saját érdekében kérjük, hogy csak olyan munkákat végezzen el, melyekre szakmai képzettsége folytán vállalkozhat is. Különösen vonatkozik ez a jármű kormányszerkezetén és fékberendezésén végzendő munkálatokra.
Ha itt hibát követünk el, akkor nemcsak magunk, hanem mások testi épségét is veszélyeztetjük.
Kétes esetekben forduljon kérjük valamelyik szerződéses műhelyhez vagy kérje ki szakember tanácsát.
VEB Sachsenring Automobilwerk Zwickau Vissza

Tartalom

1. Műszaki adatok 7
1.1. Általános járműadatok 7
1.2. Motor 7
1.3. Sebességváltómű 9
1.4. Alváz 9
1.5. Kocsiszekrény 11
1.6. Elektromos berendezés 11
2. Motor 13
2.1. Komplett motor és sebességváltómű kiszerelése 14
2.2. Motor szétszerelése 16
2.3. Motor összeszerelése 20
2.4. Motor beszerelése 24
2.5. Komplett hajtóműblokk ki- és beszerelése 24
2.6. Karbahelyező munkák a motornál 25
2.6.1. Ékszíj csere 25

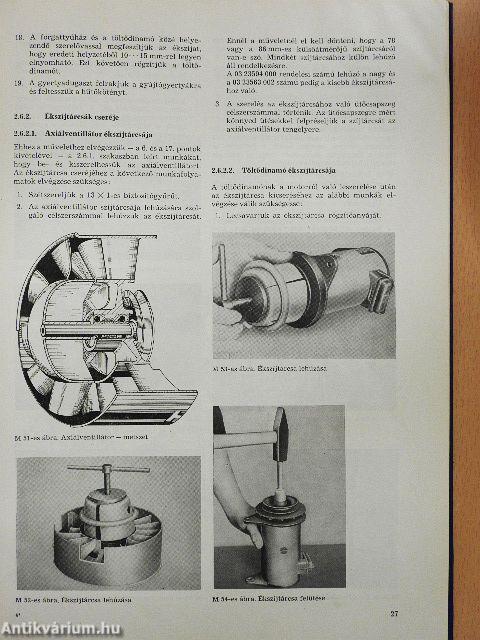

2.6.2. Ékszíjtárcsák cseréje 27
2.6.2.1. Axiálventillátor ékszíjtárcsája 27
2.6.2.2. Töltődinamó ékszíjtárcsája 27
2.6.3. Hajtórúdperselyek cseréje 28
2.7. 28 HB 2-7 típusú porlasztó 29
2.7.1. Porlasztó ki- és beszerelése 29
2.7.2. Működési elv 29
2.7.2.1. Indítórendszer 29

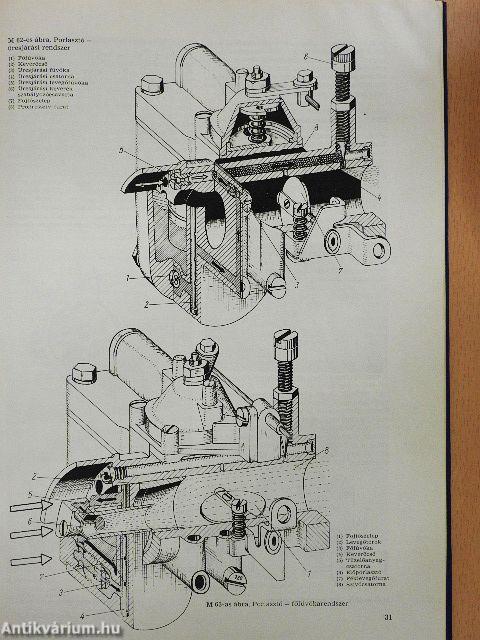

2.7.2.2. Üresjárási rendszer 30
2.7.2.3. Főfúvókarendszer 32
2.7.3. Porlasztóbeállítások 32
2.7.3.1. Tüzelőanyagszint beállítása 32
2.7.3.2. Üresjárás beállítása 32
2.7.4. Karbahelyező és karbantartó munkák 33
2.8. Tengelykapcsoló 34
2.8.1. Tengelykapcsoló ki- és beszerelése 34
2.8.2. Tengelykapcsoló nyomógyűrű cseréje 35
3. Motor 36
3.1. Sebességváltómű ki-és beszerelése 38
3.2. Sebességváltómű szétszerelése 38
3.3. Hajtótengely szét- és összeszerelése 39
3.4. Hajtott tengely szét- és összeszerelése 40
3.5. Kiegyenlítőmű szét- és összeszerelése 41
3.6. Sebességváltómű összeszerelése 42
4. Alváz 43
4.1. Kormánymű 44
4.1.1. Kormánymű ki- és beszerelése 44
4.1.2. Kormánymű szétszerelése 45
4.1.3. Kormánymű összeszerelése 46
4.1.4. Kormánykerék ki- és beszerelése 47
4.2. Mellsőtengely 47
4.2.1. Mellsőkerékhajtás ki- és beszerelése 47
4.2.2. Kerékhajtás szétszerelése 48
4.2.3. Lengőcsapágy kiperselyezése 49
4.2.4. Kerékhajtás összeszerelése 50
4.2.5. Mellsőtengely kerékösszetartása 50
4.2.6. Mellsőtengely kerékdöntése 51
4.2.7. Keréktáv ellenőrzése 51
4.3. Hátsótengely 52
4.3.1. Hátsótengely ki- és beszerelése 53
4.3.2. Háromszög-függesztőkar szét- és összeszerelése 53
4.3.3. Hátsókerekek kerékösszetartása 53
4.4. Rugók 54
4.4.1. Mellsőrugó 54
4.4.1.1. Mellsőrugó ki- és beszerelése 54
4.4.1.2. Mellsőrugó szilent-perselyeinek cseréje 55
4.4.2. Hátsórugó 55
4.4.2.1. Hátsórugó ki- és beszerelése 55
4.4.2.2. Karbantartás és ápolás 57
4.5. Lengéscsillapító 57
4.5.1. Lengéscsillapító ki- és beszerelése 57
4.5.2. Lengéscsillapító szét- és összeszerelése 58
4.6. Fékek 58
4.6.1. Főfékhenger ki- és beszerelése 59
4.6.2. Főfékhenger szét- és összeszerelése 59
4.6.3. Fékpofák cseréje 60
4.6.4. Kerékfékhenger cseréje 61
4.6.5. Kézifék utánaállítása 62
4.6.6. Fék légtelenítése 62
4.6.7. Fékberendezés karbantartása 63
4.7. Kipufogóberendezés 63
5. Kocsiszekrény 64
5.1. Tömítőmunkák 64
5.1.1. Ajtó tömítése 64
5.1.2. Tető tömítése 65
5.1.3. Farrész tömítése 65
5.1.4. Ablakok tömítése 65
5.1.5. Tömítések a sárvédőfalnál 65
5.1.6. Tömítések a fedőléceknél 66
5.2. Tartócsoport karbahelyezése 66
5.3. Hőre keményedő műanyagrészek karbahelyezése 68
5.3.1. Általános tudnivalók 68
5.3.2. Hőre keményedő műanyagrészek ragasztása 68
5.3.3. Hőre keményedő műanyagrészek cseréje 70
5.3.4. Hőre keményedő műanyagrészek lakkozása 71
5.4. Homlok-, far- és hátsóülés-ablaküveg cseréje 71
5.4.1. Homlok- és farablaküvegek cseréje 71
5.4.2. Hátsóülés-ablaküveg cseréje 71
5.5. Lehajtható ablakok ki-és beszerelése 72
5.6. Ajtózár és külső ajtófogantyú cseréje 72
5.7. Műszerfal cseréje 73
5.8. Üreges térségek konzerválása és fenékaljvédelem 73
5.8.1. Üreges térségek konzerválása 73
5.8.2. Fenékalj védelem 74
5.8.3. Utókonzerválás 74
6. Elektromos berendezés 75
6.1. Gyújtás 75
6.1.1. Gyújtás beállítása 75
6.1.2. Gyújtási zavarok 76
6.1.3. Gyújtóberendezés karbantartása 77
6.2. Indítómotor cseréje 77
6.3. Töltődinamó 77
6.3.1. Töltődinamó cseréje 77
6 3.2. Töltődinamó és szabályozó felülvizsgálása 78
6.4. Akkumulátor 78
6.4.1. Akkumulátor feltöltése 79
6.4.2. Akkumulátor karbantartása és ápolása 79
6.5. Villanófényes irányjelző cseréje 79
6.5.1. Villanófénykapcsoló cseréje 80
6.6. Ablaktörlőmotor cseréje 80
6.7. Biztosítékok cseréje 81
6.8. Forgókapcsoló cseréje 81
6.9. Farlámpák cseréje 81
6.10. Fényszóró 82
6.10.1. Fényszóró cseréje 82
6.10.2. Fényszóró beállítása 82
8.11. Hibák az elektromos berendezésnél 83
6.11.1. Indítómotor túl lassan fut 83
6.11.2. Töltődinamó nem tölt fel 83
6.11.3. Jelzőkürt túl halkan működik 83
7. Hycomat 83
7.1. Leírás és működési elv 83
7.2. Beállítások a Hycomat-nál 86
7.2.1. Kapcsolókar-kontaktusok érintkező-távolsága 86
7.2.2. Tengelykapcsoló játék 86
7.2.3. Nvomórugóhossz a nyomórugóhüvely és a szegecs-középpont között a tengelykapcsolókarnál 87
7.3. Elektromos berendezés felülvizsgálása 88
7.4. Hycomat karbantartása 88
7.4.1. Olajcsere 88
7.4.2. Beállítások ellenőrzése 89
