Tirisztor-mérések

Szerző

Szerkesztő

Grafikus

Lektor

Budapest

'Lóska Péter: Tirisztor-mérések ' összes példány

Kiadó:	Műszaki Könyvkiadó
Kiadás helye:	Budapest
Kiadás éve:	1981
Kötés típusa:	Ragasztott papírkötés
Oldalszám:	159 oldal
Sorozatcím:	Elektronika
Kötetszám:
Nyelv:	Magyar
Méret:	20 cm x 14 cm
ISBN:	963-10-3717-7
Megjegyzés:	Fekete-fehér ábrákkal illusztrálva. Tankönyvi szám: 61001.

Értesítőt kérek a kiadóról

Értesítőt kérek a sorozatról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Tartalom

A tirisztorparaméterekről röviden	9
Amit a tirisztor működéséről tudnunk kell	9
A tirisztor paraméterei	10
A sztatikus tulajdonságok	11
A lezárt tirisztor anódköri jelleggörbéi. Záróirány	11
A kikapcsolt (blokkolt) tirisztor anódköri jelleggörbéi. Nyitási irány	12

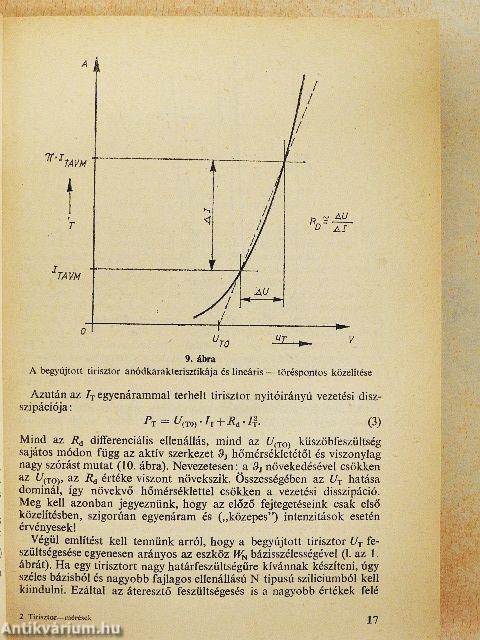

A begyújtott (ON) állapot. A vezetési jelleggörbe	16
Dinamikus jellemzők	18
A kapuáramkör	18
A bekapcsolási folyamat	21
A kikapcsolási, oltási folyamat	28
A du/dt viselkedés	33

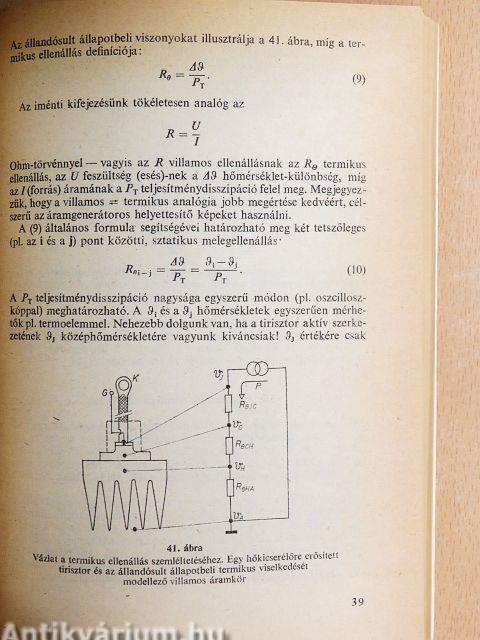

A termikus tulajdonságok	38

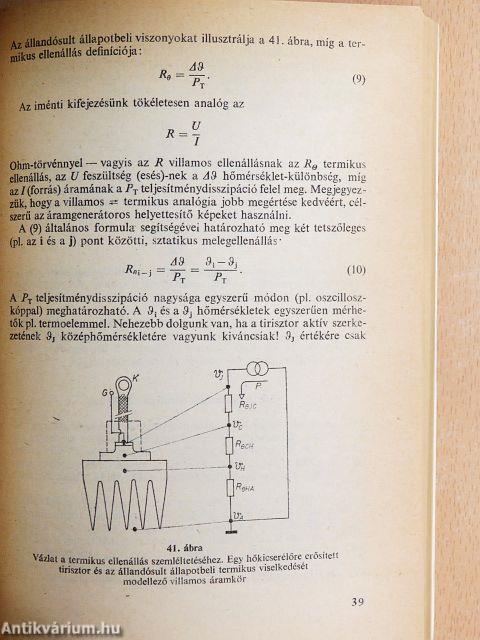

Termikus viselkedés állandósult állapotban	38
A dinamikus termikus viselkedés	40
A tirisztor áramterhelhetősége	42
A tranziens áramterhelés	44
A maximális vezetőirányú áramlökés	46
A határáram-integrál	48
Tirisztormérések	51
Az alapvető szabályok	51
A termikus egyensúly	52
A vezérlőelektróda lezárása	52
A mérőműszerek megválasztása	53
A feszültség mérése	54
Az áram mérése	56
A sztatikus anódkarakterisztika mérése	60
A billenőfeszültség meghatározása	61
A záróirányú letörési feszültség meghatározása	61
A nyitási és a záróirányú szivárgási áram mérése	62
Konkrét ellenőrző áramkörök	62
A gyújtási paraméterek mérése	66
Az egyenáramú gyújtófeszültség és áram mérése	66
Az anódköri tápegység	67
Az egyenáramú gyújtóegység	69
Érzékeny, kisteljesítményű tirisztorok DC gyújtási tesztje	69
A dinamikus (impulzus-) gyújtási paraméterek mérése	73
Az impulzusgyújtás feltételei	74
Az impulzusüzemű gyújtóegység	76
A kapcsolóáram meghatározása	78
A mérőáramkörök	79
A tartóáram teszt	80
A mérőáramkörök kialakítása	81
Kombinált vizsgálóáramkörök	82
Speciális mérőáramkörök	85
TIRAC-ok vizsgálata	88
Feszültségesés a begyújtott tirisztoron	90
Kisszintű, DC nyitóirányú feszültségesés-vizsgálat	90
A mérőáramkörök	90
Nagyszintű (impulzus) nyitóirányú feszültségesés-vizsgálat	92
A vizsgálóáramkör kialakítása	92
A bekapcsolási idő vizsgálata	94
Az ajánlott mérési módszer	95
Impulzusüzemű tirisztorok vizsgálata	98
A bekapcsolási feszültség mérése. A kritikus áramnövekedési sebesség indirekt vizsgálata	101
A mérőáramkör kialakítása	101
A dinamikus vezetőirányú feszültségesés. A begyújtott állapot impedanciája	104
A direktirányú anódfeszültség kritikus emelkedési sebessége	106
Az exponenciális du/dt-vizsgálat	106
Lineáris du/dt-vizsgálat	109
A kétirányú tirisztor (TRIAC) kritikus kommutációs feszültségmeredeksége	111
A mérőáramkör kialakítása	113
A mérés menete	115
RC védőtag méretezése	116
A kikapcsolási idő mérése	119
Kikapcsolás a vezérlőelektródával	119
A kényszerkommutációs kikapcsolási idő	121
Egyszerű mérőáramkörök kialakítása	123
Univerzális, nagypontosságú vizsgálóáramkör	126
Az impulzuskommutáicós kikapcsolási idő mérési módszere	132
A tárolt töltés és a feléledési idő mérése	135
Termikus mérések	138
A környezeti hőmérséklet	138
A tirisztor hőmérsékletei	138
Hőkicserélőre szerelt tirisztor termikus mérése	140
Egyszerűbb hőmérsékletmérési módszerek	142
A termikus ellenállás mérése	143
A nyitófeszültség-módszer	144
A billenőfeszültség módszere	146
Egyszerű, telepes tirisztorvizsgáló	147
A vizsgálókészülék működése	148
A működőképesség ellenőrzése	151
TRIAC ellenőrző készülék	154
A TRIAC-vizsgáló felépítése	155
