Műszaki rajz

a gép- és villamosipari szakközépiskola II. osztálya számára

Szerző

Szerkesztő

Lektor

Budapest

'Biszterszky Elemér: Műszaki rajz ' összes példány

Kiadó:	Tankönyvkiadó Vállalat
Kiadás helye:	Budapest
Kiadás éve:	1972
Kötés típusa:	Fűzött kemény papírkötés
Oldalszám:	399 oldal
Sorozatcím:
Kötetszám:
Nyelv:	Magyar
Méret:	24 cm x 17 cm
ISBN:
Megjegyzés:	Fekete-fehér ábrákkal illusztrálva. Tankönyvi szám: 28239.

Értesítőt kérek a kiadóról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Tartalom

Áthatások szerkesztése	3
Építőidomok	5
Idomelemzés	10
Áthatási vonalak	12
Áthatási vonalak rajzolása	19
Áthatások gépelemeken	20
Lemeztárgyak kiterítése, szabása	30
Síklapokkal határolt testek lemezszabása	32
Ferdén csonkított négylapú hasáb	34
Ötlapú ferde hasáb	34
Szűkülő-táguló idomok sík felületekből	35
Csonka gúla	36
Csonka tetőidom	38
Adagoló szabása	39
Forgásfelületekkel határolt testek áthatása, lemezszabása	40
Ferde véglapú henger	40
Nadrágcső	42
Gerezdes ívdarab	43
Egyéb hengeridomok	44
Kúpos idomok	48
Ferde csonka körkúp palástjának szabása	49
Ferde csonka kúp tölcsér szabása	49
Átmeneti felületekkel határolt testek áthatásai, lemezterve	50
Ferde csonka kúp - átmeneti időm	52
Példa	55
Feladatok	56
A gépalkatrész alakjának ábrázolása	59
Metszeti ábrázolás	59
A metszet származtatása	61
Szemelvények anyagfajtától független jelölése	63
Szemelvények anyagfajtától függő jelölése	67
A metszetek elnevezése	69
Metszősik nyomvonala és jelölése	70
A metszetek elhelyezése	76
Tagoló vonalak metszeteken	78
A metszetek csoportosítása	79
Egyszerű metszetek	79
Teljes metszet	79
Részmetszet	80
Félmetszet	83
A kitörés	84
Összetett metszetek	85
Lépcsős metszetek	86
Befordított metszetek	90
Befordított lépcsős metszetek	92
Kiterített metszetek	94
A metszetek alkalmazásának általános és sajátos szabályai	96
A szelvények	104
A szelvények származtatása	104
A szelvények elhelyezése	104
Géprajzi egyszerűsítések	109
Törések	110
Nem a helyére rajzolt vetület	111
Szimmetrikus tárgyak ábrázolása	112
A félvetület	113
Egyesített vetületek	114
Részletek rajzolása	115
Különböző méretarányban rajzolt vetületek	115
Kiemelt részlet	115
Ferde képsíkú vetület	117
Lyukkör	122
Különleges ábrázolási módok	124
Síkra figyelmeztető jelek	124
Hajlított tárgy	125
Metszősik előtti részek	127
Ismétlődő részek, mintázat	128
Csatlakozó alkatrészek	128
Szélső állás	129
Kiterítés	130
Rétegvonalas vetület	131
Feladatok	132
Méretmegadás	143
Méretmegadás elemei	144
Méretvonalak és méretsegédvonalak	144
Méretnyilak	151
Méretszámok	153
A méretmegadás jelei	156
Körívek sugarának jelölése	157
Az átmérő jelölése	160
A gömb előírása	162
Az ívek előírása	163
A négyszög keresztmetszet előírása	164
A lemezvastagság előírása	167
A laptávolság jelölése	169
A hossz előírása	170
Különleges méretmegadások	170
Nagy sugarak méretmegadása	170
Méretmegadás érintőkkel	171
Szimmetrikus alkatrészek nézeteinek előírása	172
Több vetületben rajzolt elemek méretmegadása	172
Sorozatos kis méretek előírása	173
Közös alapvonalra támaszkodó méretek előírása	174
Szabálytalan kontúrvonalú alkatrészek méreteinek előírása	176
Szögek méretmegadása	178
Lekerekítés és éltompítás méretmegadása	181
A kúposság és jelölése	185
A lejtés és jelölése	190
Magától értetődő méretek	193
Egyszerűsítések az alkatrészek méreteinek előírásánál	197
Téglalapszelvényű méretek előírása	197
Szabványos termékek méretmegadása	198
Szabványos szerkezeti részletek rövidített előírása	199
Táblázatos méretmegadás	200
Kötőelemek részére készített felfekvő felületek jeölése és méretmegadása	201
Furatok egyszerűsített méretmegadása és jelölése	203
Furatok egyszerűsített méretmegadása és jelölése	203
Furatfajták (átmenő furat és zsáklyuk) egyszerűsített méretmegadása	205
Átmenő furatok méreteinek egyszerűsített előírása és ábrázolása	207
Összetett felépítésű furatok méretmegadása	209
Több azonos méretű furat egyszerűsített méretmegadása	211
Mérethálózat felépítése	213
Méretek típusai	214
Bázisvonal, alapfelület	216
A méretmegadás alapvonalai	217

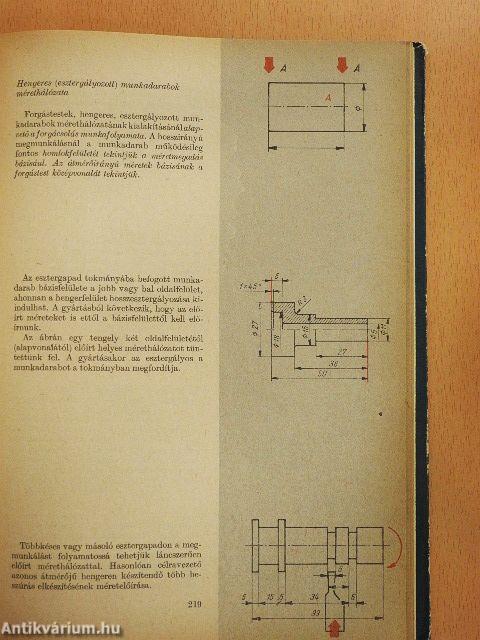

Hengeres esztergályozott munkadarabok mérethálózata	219
A mérethálózat felépítésének általános elvei	223
A méretek elosztása a rajzon	225
Feladatok	228
Az alkatrészek megengedett eltérései és ezek megadása	235
Mérettűrés	235
Alapfogalmak	235
A tűrés megadása és jelölése	240
Tűréstechnikai számítások	243
Példák a tűrési alapfogalmak és tűréstechnikai számítások gyakorlására	246
Illesztési alapfogalmak	252
Közepes illeszkedés	255
Példák	257
Szabványos tűrési és illesztési rendszer	259
Az ISO tűrési rendszer	259
A szabványos tűrés nagysága és minősége	259
A szabványos tűrések elhelyezkedése	261
Illesztési rendszer	263
ISO-tűrések táblázatai	264
Szabványos tűrések és illesztések jelölése a géprajzokon	264
Az ISO illesztési rendszer alkalmazása	266
Az illesztések előírása	266
Az illeszkedés jellegét befolyásoló tényezők	266
Az illesztés kiválasztásának módszere	268
Az ajánlott illesztések jellemzői és felhasználása	268
Példa	269
Alaktűrés	270
Alapfogalmak	270
Alakeltérések értelmezése	271
Az alaktűrés jelölése	276
Példák az alaktűrésezésre	278
Helyzettűrés	280
Alapfogalmak	280
A helyzeteltérések értelmezése	282
Példák a helyzettűrések jelölésére	290
A felületi minőség	294
A felület egyenetlenségei	294
A felületi érdesség geometriai jellemzői	296
Az érdességi osztályok	298
Az érdesség megadása	298
Az érdesség jele	299
Az érdesség mérőszáma	300
Az érdességi jel elhelyezése	301
Feladatok	306
Jelképes ábrázolás	307
A csavar	307
Szabványos csavarszelvények	310
Szabványos kötőcsavar alapszelvényei	311
Csavarmenet és csavar jelképes ábrázolása, méretmegadása	312
A balmenet	316
A csavarmenet méretmegadása	317
Orsó és anyamenet csatlakozása	320
Hatlapfejű csavar és anya szerkezstése	319
Szabványos csavarok	320
Hatlapfejű csavarkötés	323
Csavarok és csavarkötések egyéb jelképes ábrázolása	324
Fogazatok ábrázolása	325
A fogaskerék főbb adatai	326
Az ábrázolás jelképei	330
Kapcsolódó fogazott alkatrészek jelképes ábrázolása	332
A fogaskerék műhelyrajza	334
Az ábrán feltüntetendő adatok	334
A fogak éleinek tompításai	335
A fogazott alkatrészek adattáblázatai, szöveges utasítások	336
Bordás tengelykötés	338
A bordás tengelykötés és elemeinek jelképes ábrázolása	340
Rugók jelképes ábrázolása	342
A rugófajták	348
A hegesztési varratok ábrázolása	352
A hegesztett kötés	352
Ömlesztőhegesztéssel készült kötésrajz jele	352
A sajtoló hegesztés méretmegadása	360
Hegesztett kötések rajzolása	361
A hegesztett kötés kirajzolása	363
Feladatok	364
Rajzolás gépalkatrészről	367
A vázlatkészítés	367
A vázlatkészítés menete	367
Vázolás a befoglaló formából kiindulva	368
Vázolás részletekből felépítve	369
Vázolás menete	370
Feladatok	372
Függelés	373
Táblázatok	373
Felhasznált szabványok	393
