Géplakatos és autószerelő szakrajzi és rajzolvasási példatár

A szakmunkásképző iskolák számára

Szerző

Mohácsi István

Lektor

Takács Miklós

Mányai Tibor

Marossy László

Budapest

'Mohácsi István: Géplakatos és autószerelő szakrajzi és rajzolvasási példatár ' összes példány

Kiadó:	Műszaki Könyvkiadó
Kiadás helye:	Budapest
Kiadás éve:	1970
Kötés típusa:	Félvászon
Oldalszám:	252 oldal
Sorozatcím:
Kötetszám:
Nyelv:	Magyar
Méret:	29 cm x 21 cm
ISBN:
Megjegyzés:	Fekete-fehér fotókkal, ábrákkal illusztrálva. Tankönyvi szám: 36 009. Kihajtható mellékletekkel.

Értesítőt kérek a kiadóról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Előszó

A géprajztanulmányok két fontos feladat megoldását jelentik: el kell sajátítani a géprajzok készítésének módját, és meg kell tanulni a géprajzok olvasását. Ehhez nyújt segítséget könyvünk, melynek... Tovább

Tartalom

Bevezető	5
Rajzeszközök ismertetése	5
Mértani alapfogalmak	9
Síkmértani szerkesztések	11
Pont, vonal szög	11
A pont és jelölése	11
A vonal	11
Egyenes vonal ábrázolása	11
Egyenes jelölése	11
Egyenes helyzete	11
Két egyenes kölcsönös helyzete	12
Távolság	12
Távolságok összeadása és kivonása	13
Kör ábrázolása	13
A szög	13
Szög mérése	13
Szögek csoportosítása	14
Szögpárok	14
Szögmásolás	14
Szögek összeadása és kivonása	14
Szögfelezés	16
Szögek szerkesztése	16
Távolság osztása felezéssel	16
Merőlegesek szerkesztése	16
Párhuzamos egyenesek szerkesztése	16
Párhuzamosok és merőlegesek rajzolása vonalzóval	17
Távolság tetszés szerinti részre osztása	18
Távolság arányos osztása	20
Rajzolási gyakorlatok	20
Feladatok	20
Síkidomok	20
Egyenes vonalú síkidomok	20
Szimmetria, egybevágóság, hasonlóság	26
Görbe vonalú síkidomok	31

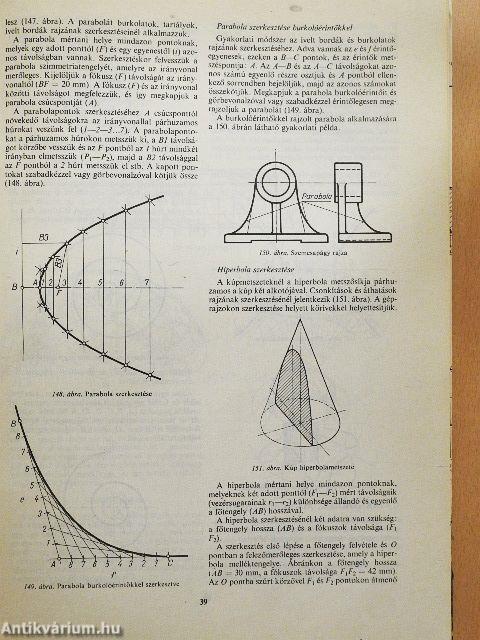

Síkgörbék, műszaki görbék	40
Csigavonalak szerkesztése	40
Gördülési görbék	41
Térmértan	48
A vetületi és az axonometrikus kép	48

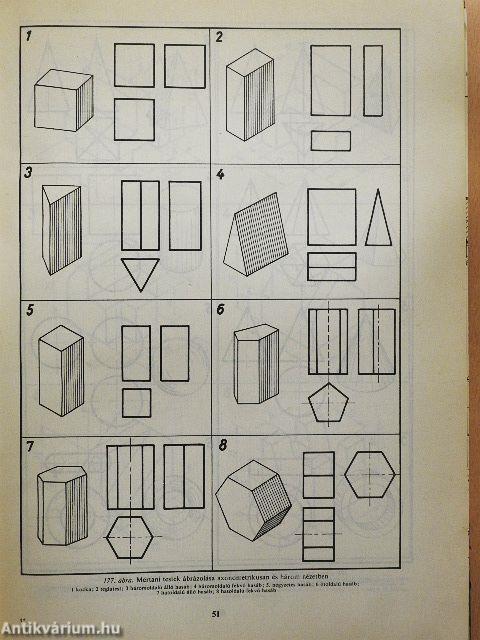

Mértani testek ábrázolása	49
Síklapú testek	49
Görbe lapú (forgás) testek ábrázolása	49

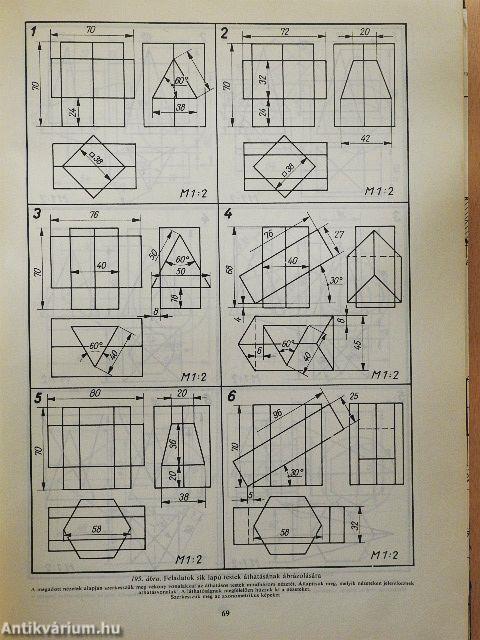

Áthatások ábrázolása	50
Feladatok a sík metszések és áthatások jelölésére a munkadarabok rajzán	50
Hálózatok szerkesztése	50
Alak- és idomelemzés	78
Ábrázolás vonalas rajzokkal	78
Az alak meghatározása	79
A felület meghatározása idomokkal	81
A géprajzi szabályok alkalmazása	82
Feladatok tömör alkatrészek ábrázolásához	83
Feladatok metszetekkel való ábrázoláshoz	84
Feladatok nézetekből metszetek rajzolására	94

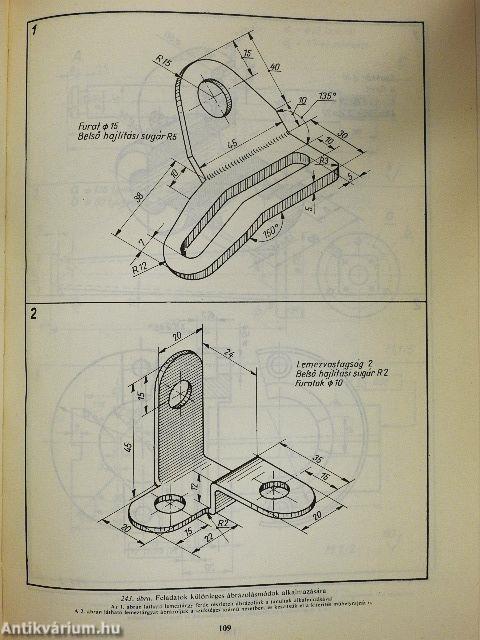

Feladatok különleges ábrázoláshoz	109
Feladatok a mérettűrések, a felületi érdesség és az illesztések jelölésére	113
Feladatok csavarmenet jelképes jelölésére	116
Feladatok összecsavart menetes alkatrészek ábrázolására	122
Szabadkézi vázlatkészítés	130
Előkészület a rajzoláshoz	130
A vázolás eszközei	130
Elhelyezkedés, testtartás	130
A ceruza tartása	130
Axonometrikus kép vázolása	131
Az axonometrikus kép	131
Vázolás axonometriában	131
Vetületi képek vázolása	133
Feladatok a vázlatkészítéshez	133
Vázolás a munkanaplóba	133
Gépelemek és szerkezeti egységek ábrázolása	145
Csavarok, csavarkötések és csavarbiztosítások	145
Szegecselt alkatrészek	145
Hegesztett alkatrészek	145
Fogaskerekek, fogazott alkatrészek	145
Rugós műhelyrajza, rugóbeépítések	145
Tengelyek, ék- és reteszkötések, hornyolt és bordás alkatrészek	146

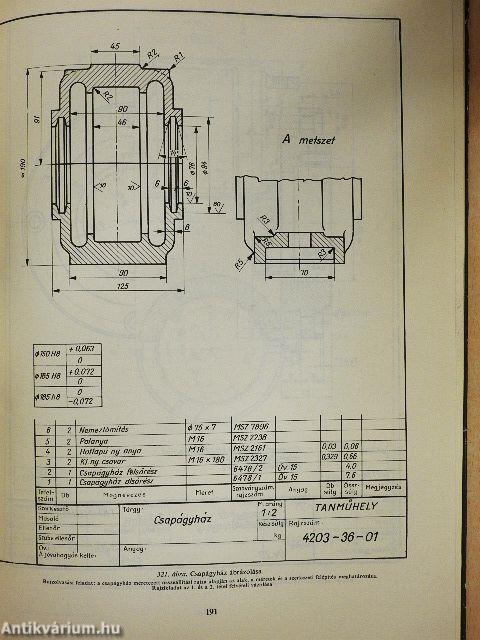

Csapágyak	146
Tengelykapcsolók	146
Szíjtárcsák, ékszíjtárcsa	147
Hajtómű és szerkezeti elemei	147
Fékszerkezetek	147
Sebességváltó	147
Differenciálmű	147
Szelep és szelepmozgató szerkezet	148
Befecskendező szivattyú	148
Porlasztófej	148

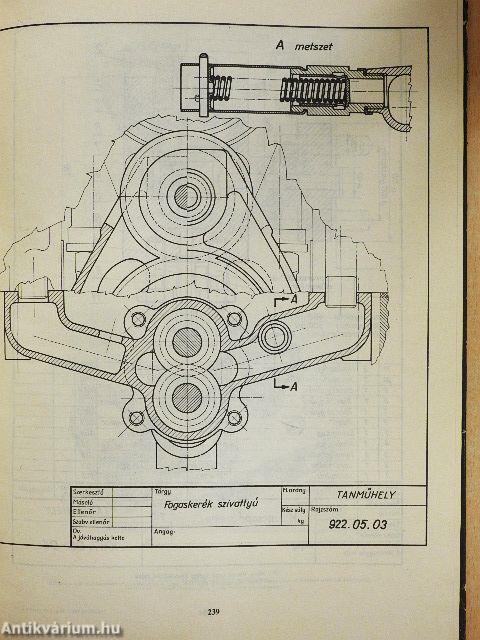

Fogaskerék-szivattyú	148
Visszacsapó szelep	148
Alkatrészek és részösszeállítások	148
Rajzolvasási gyakorlatok	149
Csavarmenetes alkatrészek, csavarkötések és csavarbiztosítások
Szegecselt munkadarabok
Hegesztett alkatrész
Fogazott alkatrészek
Rugók
Ék- és reteszkötések
Bordás és hornyolt alkatrészek
Tengelyek
Csapágyak
Tengelykapcsolók
Szíjtárcsák
Hajtómű
Fék
Sebességváltó
Kiegyenlítőmű
Szelep
Befecskendező szivattyú
Fúvókatartó
Fogaskerékszivattyú
Visszacsapó szelep
Feladatok
Műveleti sorrend és műveleti utasítás
Művelettervek	245
Nagyüzemi műveletterv	245
Tanműhelyi műveleti utasítás	245
Végszerelési utasítás	245
