Építőipari szakrajz és rajzolvasási példatár

Szerző

Lektor

Budapest

'Frank Sándor: Építőipari szakrajz és rajzolvasási példatár ' összes példány

Kiadó:	Műszaki Könyvkiadó
Kiadás helye:	Budapest
Kiadás éve:	1990
Kötés típusa:	Félvászon
Oldalszám:	347 oldal
Sorozatcím:
Kötetszám:
Nyelv:	Magyar
Méret:	28 cm x 20 cm
ISBN:	963-10-8773-5

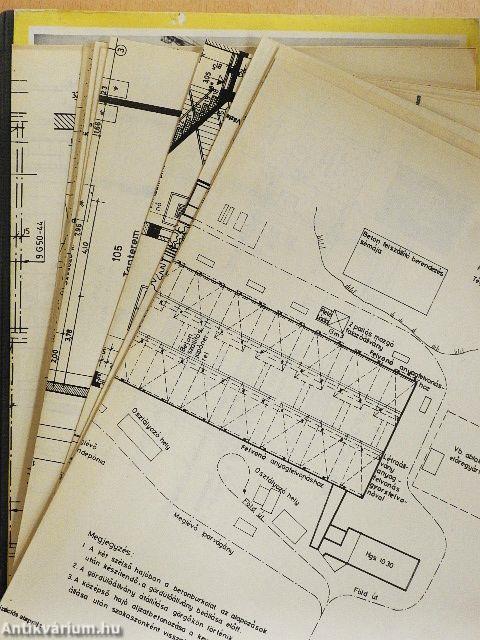

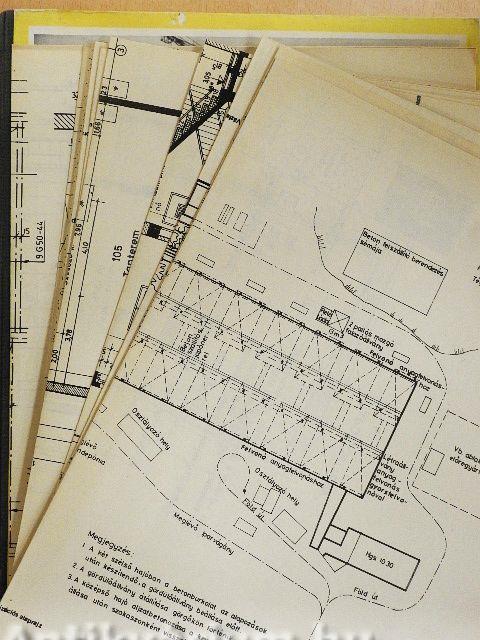

Megjegyzés:	A könyv mellékletét képezi külön mappában lévő "Kiviteli tervrajzok". Fekete-fehér ábrákkal illusztrált. Tankönyvi szám: 36195.

Értesítőt kérek a kiadóról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Tartalom

Előszó	7
Bevezető a műszaki rajz alapismereteibe	8
Mit tartalmaz az építőipari szakrajz és rajzolvasási példatár tankönyve?	8
Hogyan használjuk fel a tankönyvet?	8
Műszaki rajz, építészeti rajz	9
A szabvány fogalma, feladata és fajtái	10
A rajzeszközök és használatuk	11
Jegyzetelés	18
Az építőipari szakrajz-munkafüzet	18
A házi feladatok elkészítése	19
Feladatlapok, ellenőrző rajzdolgozatok	19
Kiviteli tervrajzok készítése	19
Összefoglalás	19
Válaszoljunk a következő kérdésekre!	20
A műszaki rajz alapismeretei	21
Az építészeti rajzokon alkalmazott felírások betűi és számai	21
Szabványírás	21
Összefoglalás	26
Gyakorló feladatok	26
Válaszoljunk a következő kérdésekre!	26
Mértani alapfogalmak	27
Síkmértani szerkesztések	27
A pont	27
A vonal	27
Az egyenes	28
A távolság	28
Kör	30
Szögek	30
Síkidomok	36
Egyenes vonalakkal határolt síkidomok	36
Háromszögek	36
Négyszögek	39
Sokszögek	40
Görbe vonalakkal határolt síkidomok	46
Belső érintőkör szerkesztése körhöz és egy egyeneshez	51
Ellipszis	51
Síkgörbék, műszaki görbék	54
Gyakorló feladatok	60
Ábrázolás vetületekkel	60
Testmértani alapfogalmak	60
Ábrázolásmódok	64
Összefoglalás	74
Gyakorló feladatok	74
Válaszoljunk a következő kérdésekre	74
Axonometrikus ábrázolás	76
Az axonometrikus ábrázolás jellemzői	76
Az axonometrikus kép vázolása	79
Összefoglalás	82
Gyakorló feladatok	82
Válaszoljunk a következő kérdésekre	82
Perspektíva (látszati vagy távlati) ábrázolás	82
A perspektivikus (látszati vagy távlati) kép szerkesztésének alapelvei	87
A perspektivikus (látszati vagy távlati) kép szerkesztése	90
A perspektivikus (látszati vagy távlati) kép vázolása	91
Összefoglalás	92
Gyakorló feladatok	91
Válaszoljunk a következő kérdésekkel	92
Az építészeti rajz alapismeretei	93
Építészeti alapfogalmak	93
Az építészeti terv és rajz fogalmi köre	100
Az építészeti rajz rendeltetése, tartalma	101
Az épületek, építmények ábrázolási módja	101
Az építészeti rajz formai követelményei	103
Vonalak ábrázolása	103
A rajz- és tervlapok méretösszefüggései	108
Az építészeti rajzok méretezési előírásai	110
Méretarányok	110
Méretmegadási szabályok	112
A mértékegységek alkalmazásának előírásai	114
Méretvonalak, mérethálózat	115
Méretkivetítő vonalak	117
Szögek, ívek, körök jelölése, méretezése	118
A méretvonalak lehatárolásának módjai	118
A méretszámok elhelyezése	119
A méret- és értelmezési jelek összefüggése	122
Szintkótázás	123
Betűjelek	125
A lépcsőházak jelölése	128
Az épületszerkezeti építőanyagok, berendezések és felszerelések jelölése	132
A terv méretaránya és az anyagjelölési módok összefüggése	133
Épületátalakítási munkák jelölése	134
Nyílászáró szerkezetek jelölése	135
A berendezési tárgyak jelölése	141
Az épületgépészeti tárgyak tervjelei	146
Az épületszerkezetek jelölése	146
Egyéb jelölések, vonatkozási jelek	149
Különleges jelek	149
A padló- és a falburkolat jelzése	149
A boltozatok, boltívek jelölése	149
Építészeti rajzfajták, tervfajták	167
Az építészeti tervfajták főbb csoportjai	167
Az alaprajzok fajtái	167
A metszetek fajtái	175
Homlokzatok	178
Részletrajzok	178
Megrendelési és műhelyrajzok	179
Helyszínrajzok	180
Az épületterv készítésének menete, gyakorlata	185
Vázlat	185
Vázlatterv (tervfeladat, elvi elrendezési terv)	185
Általános műszaki terv (beadványi, ill. engedélyezési terv)	191
Kiviteli terv (pallérterv)	193
Részlet- vagy műhelyrajz	198
Felmérési terv	201
Idomterv	201
Tervdokumentációk	201
Helyszínrajz	202
Építésztervek	202
Statikai tervek	202
Épületgépészeti tervek	202
Organizációs tervek	205
Műleírások	205
Költségvetések	206
Egyéb terviratok	206
Egyéb tervek	206
Felmérési terv	206
Átalakítási terv	206
Összefoglaló helyszínrajz (megvalósítási térkép)	206
Összefoglalás	207
Gyakorló feladatok	209
Válaszoljunk a következő kérdésre	215
Részletrajzok	216
Alapozási munkák	216
Szigetelési munkák	217
Kőművesmunkák	217
Ács- és állványozómunkák	219
Épületszobrász, díszművakolási munkák	230
Kőfaragómunkák	232
Műkövesmunkák	232
Burkolómunkák	242
Tetőfedő munkák	243
Bádogosmunkák	243
Asztalosmunkák	252
Szerkezetlakatos-munkák	252
Épületgépészeti munkák	252
Lépcsőszerkezetek, vasbetonmunkák	254
Összefoglalás	258
Gyakorló feladatok	259
Válaszoljunk a következő kérdésekre	259
Kiviteli terv	260
Beépítési módok	260
Kiviteli terv	262
Az alaprajz elkészítése	263
A metszet elkészítése	268
Homlokzatok	272
Összefoglalás	274
Gyakorló feladatok	276
Válaszoljunk a következő kérdésekre	278
Vasbeton szerkezetek és rajzai	279
A vasbeton szerkezetek fogalma és fajtái	279
Alapfogalmak, jelölések	281
Az építmények vasbetonszerkezeti tervének ábrázolási módjai	281
Az erőtani (statikai) tervek sé rajzok fogalmi köre	281
A vasbetonszerkezeti tervrajz rendeltetése	283
A tervlap méretmeghatározásának elvei	283
A terviratok felirata, a szövegmező elhelyezése és tartalma	283
Szerkezeti elemek jellegzetes pontjainak jelölési előírásai és a hivatkozási számok	282
A szerkezetek elmetszési helyének bejelölési módja	285
A szerkezetek elmetszési helyének bejelölési módja	285
Vasbetonszerkezeti rajzok méretezési szabályai	286
Az alkalmazható méretarányok és a méretmegadás szabályai	286
A méretmeghatározás elvei, az acélbetétek hosszának meghatározása	287
Vasbeton szerkezetek ábrázolása	290
A vasbetétek helye és alakja	290
Betonacélok fajtái és méretei	296
Vaskivonatok (vaskimutatás) készítése	296
Tervfajták	302
Egyszerű vasbeton szerkezetek ábrázolása	310
Általános tervek	311
Alapozási terv	311
Födémtervek	311
Vasbeton lépcsők ábrázolása	313
Vasbeton keretszerkezetek	313
Előregyártott szerkezetek	313
Összefoglalás	314
Gyakorló feladatok	314
Válaszoljunk a következő kérdésekre	315
Mellékletek	317
Szabvány	319
Idomterv és számítás
Műleírás	321
Költségvetés	325
Építési munkák költségvetésének sorrendje	327
Példa a költségvetés összeállítására	328
Példa, méretkimutatás készítésére	333
Anyagszükséglet számítás	345
Talajmechanikai szakvélemény	347
Vasbetonvázas épület tetőemeletének tervrajza
Kiviteli rajzok
Hétvégi ház terve
Földszintes, szabadon álló családi ház engedélyezéi és kiviteli terve
Emeletes, lejtős terepen épülő kétlakásos társasház kiviteli terve
Kétemeletes hatlakásos társasház kiviteli terve
