Épületszerkezetek és rajz I.

Tartalom

Előszó 5
I. Bevezetés 7
1. Az építőipari tevékenység 7
2. Az építési munkák osztályozása 7
3. A kivitelezést megelőző munkák 8
II. Alapfogalmak 9
1. Az épület szerkezeti részei 9
Teherhordó szerkezetek 9
Nem teherhordó szerkezetek 35
2. Épületszerkezeteket érő hatások: szerkezetekkel szemben támasztott követelmények 41
Épületek szerkezeteit érő hatások 41
Épületszerkezetekkel szemben támasztott követelmények 42
3. Az épület főbb részei - építészeti fogalmak 45
4. Az épületek osztályozása rendeltetési körük szerint 48

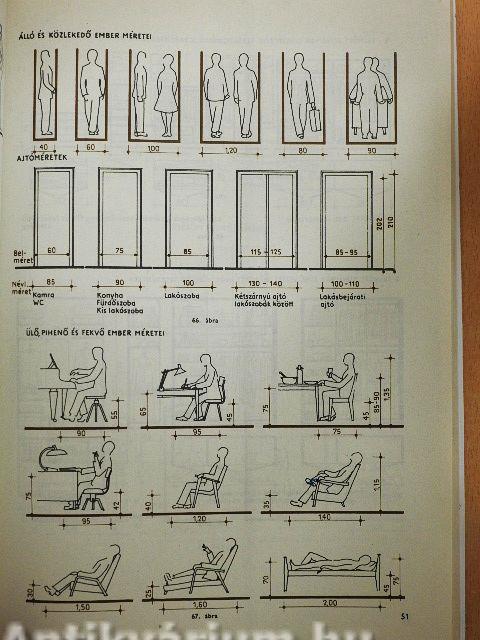

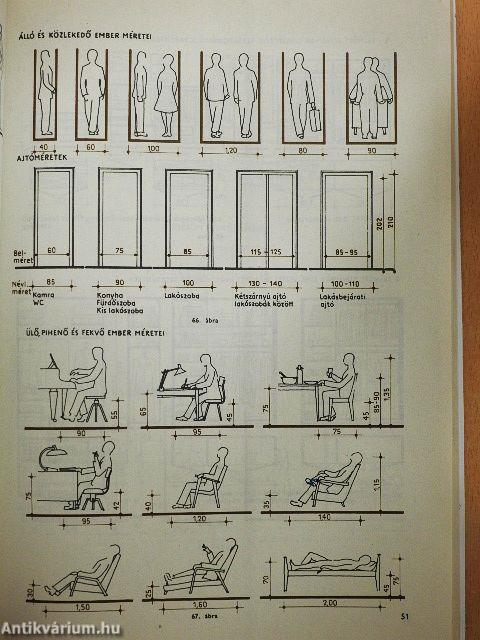

5. Lakóépületekkel szemben támasztott funkcionális követelmények 49
III. Az építészeti műszaki rajz elemei 70
1. A műszaki rajz készítéséhez használt eszközök és alkalmazásuk 70
2. Az építészeti rajz ábrázolási elvei 74
3. Méretarányok - lépték 78
4. A rajzi méretek megadása - kótázás 78
5. Egyéb - építési tervrajzokon alkalmazott jelölések (MSZ 978-51) 91
6. Építési tervrajzok vonalai 93
7. Építőanyagok jelölése 94
8. Kémény, falcsatorna, horony és födémáttörés jelölése 97
9. Berendezési tárgyak jelölése 99
10. Nyílászáró szerkezetek rajzjelei 99
11. Lépcsők jelölése 107
12. Egyéb jelölések 107
13. Épületgépészeti jelölések 107
IV. Építészeti rajzok készítése 133
1. Alaprajz készítése 133
2. Metszet készítése 140
3. Homlokzatok megrajzolása 146
4. Épületgépészeti munkák tervrajzainak készítése 148
5. Felmérési rajzok, vázlatok készítése 148
6. Idomterv készítése 148
V. Iskolai rajzfeladatok 151
1. Első rajzfeladat 151
2. Második rajzfeladat 151
3. Harmadik rajzfeladat 156
VI. Géprajzi alapismeretek 157
1. Géprajzok fajtái 157
2. Géprajzok készítésénél alkalmazott szabványos méretarányok 157
3. A géprajzok rajzlap-méretei 157
4. Szövegmező 158
5. Géprajzok feliratai (MSZ 5-51) 158
6. Géprajzokon alkalmazott vonalvastagságok és vonalfajták (MSZ 6-60) 158
7. Géprajzok méreteinek megadása (MSZ 11-60) 161
8. A géprajzok ábrázolási módjai 167
