AutoCAD mindenkinek

Budapest

Kiadó:	Trafcomp Kft.
Kiadás helye:	Budapest
Kiadás éve:	1992
Kötés típusa:	Ragasztott papírkötés
Oldalszám:	454 oldal
Sorozatcím:
Kötetszám:
Nyelv:	Magyar
Méret:	20 cm x 14 cm
ISBN:	963-7549-04-8
Megjegyzés:	Fekete-fehér ábrákkal illusztrálva.

Értesítőt kérek a kiadóról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Tartalom

Előszó	1
Bevezetés	3
Egy-egy fejezet tipikus felépítése	4
Billentyűzet áttekintése	6
Alapfunkciók	7
Az AutoCAD indítása	8
A Főmenü	13
Képernyő felépítés	20
Parancsok és opciók	23
Parancsmegadás billentyűzetről	26
Parancsválasztás a képernyőmenüből	27
Parancskiválasztás a tabletmenüből	29
Görgethető menü (9.0-ás verziótól)	30
Dialógus boxok	31
A képmenük (9.0-ás verziótól)	32
Koordinátarendszerek	33
Koordináta megadási módok	35
Segítség funkció	42
Szerkesztést támogató szolgáltatások	45
Státuszsor	46
Grid	47
Snap	49
Ortho-üzemmód	51
Skála	52
Izometrikus rajzsík kiválasztása	54
Tablet-üzemmód	55
Funkcióbillentyűk és Dialógus boxok	56
Dinamikus vonalhúzás	58
Formáturm és Egység	60
A rajzhatárok rögzítése	62
A layer vezérlése	65
A színek beállítása	69
A vonaltípus és jellemzőinek beállítása	71
Kiemelés és objektummagasság rögzítése	74
Felhasználói koordinátarendszerek (10.0-ás verziótól)	76
Az objektummenü	82
Prototípus rajzok	87
Rajzparancsok	89
Pont	92
Line	95
Kör	97
Körív	99
Ellipszis	104

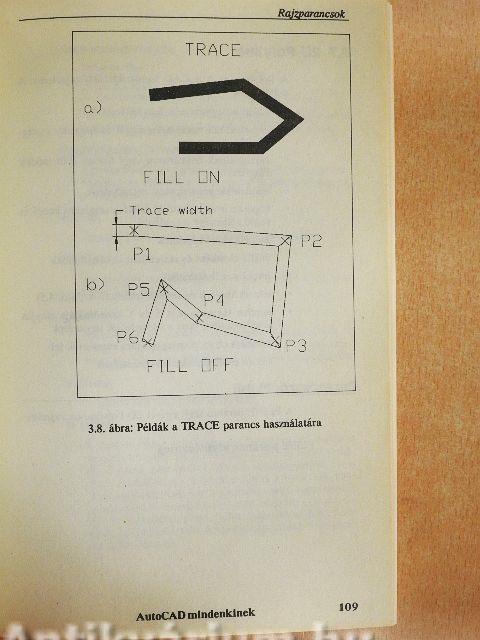

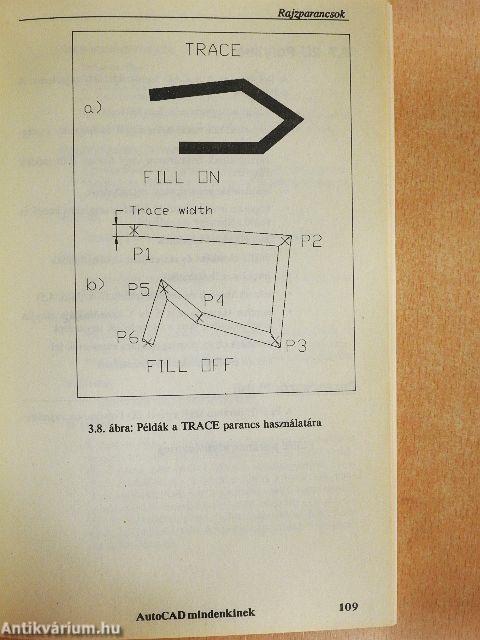

Sávok	107
2D-Polyline	110
3D-Polyvonalak (10.0-ás verziótól)	115
Sokszög (polygon)	117
Körgyűrűk	120
2D-síkidom	122
3D-felületek (10.0-ás verziótól)	124
3D-sokszögháló (10.0-ás verziótól)	127
Szimbólumok	138
Sraffozás	140
Skiccelés	145
Editálón parancsok	149
Az objektum kiválasztás	152
Objektumok törlése	156
Objektumok másolása	159
Objektumok helyzetének megváltoztatása	161
Az objektumok geometriájának megváltoztatása (Konstrukció)	169
Az objektumsajátosságok megváltoztatása	191
Szabályos elrendezések létrehozása	196
Polivonalak editálása	198
Méretezés és feliratozás	209
Lineáris méretezés	210
Szögek méretezése	214
Sugár és átmérő méretezése	216
A méretezés segédparancsai	219
Méretező változók	223
Információ lekérdező parancsok	228
Parancsok szövegek vezérléséhez	234
Szövegtípusok és karakterkészletek	239
Kijelző parancsok	241
Nagyító funkciók	242
Pan funkció	246
Kivágások	247
Nézetablakok	249
3D-nézőpont	253
Dinamikus és perspektivikus nézetek (10.0-ás verziótól)	258
Regenerálás és újrarajzolás	262
Segédparancsok a kijelző vezérléséhez	265
Blokkok és attibutumok	269
Blokkok definiálása	270
Blokkok beillesztése	274
Blokkok elmentése	280
Attributumok definiálása	281
Attributumok editálása	284
Attributumok kiíratása szöveges állományba	288
Állománykezelő parancsok	291
Elmentés, befejezés és kilépés	292
Adatkezelés	294
Időkezelés	296
Rendszerváltozók módosítása	298
A meghajtórendszer parancsai, külső parancsok	299
Parancsállományok	301
Diaképek	304
Egyéb parancsok	306
Nyomtató parancsok	315
Rajz kivitele plotterra	316
Rajzkiíratás a grafikus nyomtatón	324
Csere-adatok rajzokhoz	331
Áttekintés	335
Parancsok áttekintése	336
Képernyő- és görgethető menük	339
Tabletmenü	341
Vonaltípusok	344
Sraff-minták	346
Betű- és karakterkészlet	348
Rendszerváltozók	351
AutoCAD állományok és állománytípusok	357
AutoCAD verziók	358
AutoLISP	360
Installálás és konfigurálás	363
Az újdonságok áttekintése	371
Hardver	371
Programinstalláció és főmenü	372
Ékezetek	373
Szolgáltatások	373
Külső program-definiálás	374
Rajz	374
Képernyő	374
Méretezés	374
Blokkok	375
AutoLISP	375
C-programozói felület és AutoSOLID	375
Hálózati munkalehetőségek	375
Egyéb újdonságok	375
Új AutoCad parancsok: Felsorolás	377
Új perifériás funkciók	379
Külső AutoCad parancsok, ACAD.PGP	379
Mértékegységek definiálása, ACAD.UNT	379
Anyagdefiniciók, ACAD.MAT	380
Dinamikus állománykezelő dialógusablak	381
Az AutoCAD 11 hálózati illesztése	382
AutoCad környezet-változók (Environment-Variable)	384
Az egyes változók jelentése a következő:	384
AutoCad memóriakezelése és foglalása	385
Az új lehetőségekről részletesen	387
Rajzparancosk	388
SOKLAP (PFACE) parancs	388
DTEXT, TEXT (DSZÖVEG, SZÖVEG)	390
Az ACAD.LIN állomány új vonaltípusai	390
Képernyő	392
MNÉZET (MVIEW), átlagolt ablakok, papírtér	392
PTÉR (PSPACE)	396
MTÉR (MSPACE)	397
NAFÓLIA (VPLAYER)	398
ÁRNYÉK (SHADE)	398
ZOOM (ZOOM) VMAX és XP opciója	399
Editáló parancsok	400
DPEDIT (DDEDIT)	400
Méretező funkciók MÉRET (DIM), MÉRET1 (DIM1)	401
KOORDINÁATA (ORDINATE) koordinátaméretezés	401
SZÖG (ANGULAR), bővített szövegméretezés	402
DŐLT (OBLIQUE)	402
FELÜLÍR (OVERRIDE)	403
ELMENT (SAVE), VISSZAÁLLÍT (RESTORE), STÍLUS (STYLE)	403
SZEDIT (TEDIT)	403
SZFORG (TROTATE)	403
VÁLTOZÓK (VARIABLES)	404
Blokkparancsok	404
XREF (XREF), külső rajzreferenciák	404
XCSATOL (XBIND), külső referenciák átvétele	406
BEILL (INSERT), TBEILL (MINSERT)	407
Egyéb parancsok	407
PLOT (PLOT), plotspoolling és a rajz elforgatása	407
HLISTA (AUDIT), (CRC) hibakontroll	408
AutoLISP-funkciók	415
(ads), betöltött ADS-alkalmazások	417
(cvunit), mértékegység átváltása	417
(entget...), alkalmazási listával történő bővítés	417
(entmake...), külső entity listák beillesztése	418
(entmod...), bővített funkció	418
(nentsel...), bővített (entsel) funkció	419
(regapp...), alkalmazói adatmező vizsgálata és létrehozása	419
(ssget...), új szűrőfunkció logikai egyeztetési lehetőségekkel és "wild vards"	419
(textpage), átkapcsolás szöveges képernyőre és képernyőtörlés	420
(trans...) különböző koordinátarendszereket egymásba transzformál	420
(xdsize...), egy külső adatmező méretének megadása	420
(xdroom...) a külső adatmezők számára rendelkezésre álló memóriaterület méretének megadása	421
(xload...), ADS-alkalmazási program betöltése	422
(xunload...), alkalmazási program törlése a munkatárból	422
(wcmatch...) "wild cards" ellenőrzése	422
Új AutoLISP programok	423
LLOAD.LSP, LISP-töltés segítése	423
MVSETUP, rajzadatok beállítása	423
ALIAS.LSP, parancsrövidítések listája	424
DLINE.LSP, kettős vonalak és ívek rajzolása	424
END.LSP, (VÉGE) visszakérdezéssel	425
EP.LSP, koordináták megadásának segítése	425
PTEXT.LSP, kis szövegszerkesztő	425
XDATE.LSP, külső adatlista	426
XDLIST funkció	427
XPLODE.LSP, kibővített SZÉTVET (EXPLODE) parancs	427
XREFCLIP.LSP, külső referenciák	428
AME, Solid Modellezés, 3D-térfogat modell	430
Általános tudnivalók	430
Piramis és Primitív parancsok	431
SZILTÉGLA (SOLBOX), téglatest létrehozása	432
SZILKÚP (SOLCONE), kúp létrehozása	432
SZILHENGER (SOLCYL), henger létrehozása	432
SZILGÖMB (SOLSPHERE), gömb létrehozása	432
SZILTÓRUSZ (SOLTORUS) gyűrű (tónusz) létrehozása	432
SZILÉK (SOLWEDGE), ék létrehozása	432
SOLEXT, solid-modellek létrehozása expondálással	433
SOLREV, forgástest létrehozása forgatással	433
SOLIDIFY, solid-modellek generálása AutoCAD elemekből	434
Műveletek primitív- és solid-modellekkel: "áthatási műveletek"	435
SZILKÖZ (SOLINT), solid-modellek metszésvonalának képzése	435
SZILKIV (SOLSUB), solid-modellek különbségének képzése	436
SZILEGYS (SOLUNION), solidok összegének képzése	437
SZILSZÉT (SOLSEP), összefonódott solidok szétválasztása	438
Solidok módosítása	439
SZILTÖR (SOLCHAM), solid-görbék letörése	439
SOLCHP, solid-primitivs-ek editálása	440
SOLMOVE, solidok eltolása és elforgatása	440
SOLMAT	442
Ábrázolás AutoCad megjelenítés, Kérdések, Segítségek	443
SOLMESH, solid megjelenítése síkhálós alakzatként	443
SOLWIRE, solid megjelenítése dróthálós alakzatként	443
SOLLIST, a solid definiálás mértékének kijelzése	443
SOLMASP, térfogat számítás	443
SOLAREA, felszín számítás	443
SOLFEAT, solid-részekből új elem képzése	444
SOLFECT, metszősíkok mint új elemek	444
SOLPROF, test kontúrja	444
Egyéb solid-parancsok	444
SOLUCS, FKR kiigazítása egy solid alapján	444
SOLVAR, az AME rendszer változójának beállítása	444
SOLIN, AutoSOLID állományok beolvasása	445
SOLUT, AutoSOLID-állományok rögzítése	445
SOLIPURGE, munkaterület felszabadítása a memóriában	445
Az ADS kapcsolási pontjai	446
ADS számára készült C-programok	447
Adattípusok	448
Valós számok	448
3D-pont	448
Entity-nevek	448
Néhány ADS-funkciónév	449
További újdonságok	451
Új rendszerváltozók (r=read only)	451
Méretezőváltozók	452
Már nem használatos rendszerváltozók	452
Wild cards névmegadáshoz	452
AutoCad rövidítések	454
