Ábrázoló geometria

Az ipari technikumok számára

Szerző

Szerkesztő

Grafikus

Budapest

'Lőrinc Pál: Ábrázoló geometria ' összes példány

Kiadó:	Tankönyvkiadó Vállalat
Kiadás helye:	Budapest
Kiadás éve:	1962
Kötés típusa:	Félvászon
Oldalszám:	196 oldal
Sorozatcím:
Kötetszám:
Nyelv:	Magyar
Méret:	24 cm x 17 cm
ISBN:
Megjegyzés:	300 fekete-fehér ábrával. Tankönyvi szám: 25500.

Értesítőt kérek a kiadóról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Tartalom

Az ábárzoló geometria feladata	3
Az ábrázoló geometria tanulása	4
Rajzeszközeink használata	6
A szerkesztő rajzolás eszközei	6
Tuskihúzás	9
A rjazok külső alakja	9
Síkmértani szerkesztések	10
A térmértan alapfogalmai	14
A hasáb	14
A gúla	15
Síklapú testek	17
Görbe lapú testek	19
Feladatok	22
Két térelem kölcsönös helyzete	22
Merőlegesség	24
A tárgyak ábrázolási módja	27
A látás és az ábrázolás	27
A felülnézet és az elülnézet	29

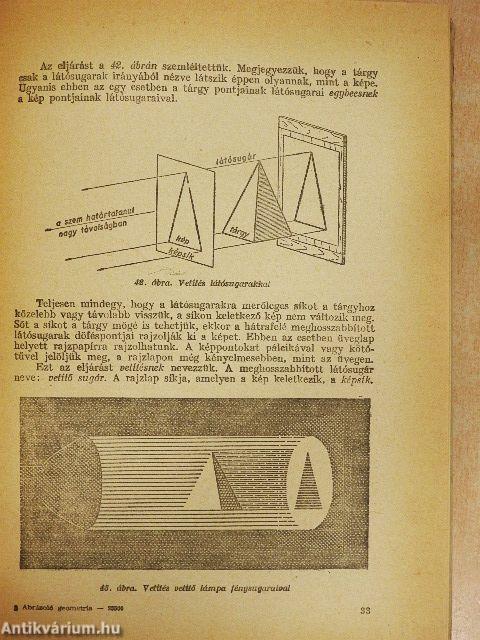

A vetítés	32
A képsíkrendszer	34
Visszahelyezés a térbe	36
A képtengely elhagyása	40
A pont ábrázolása. Fedőpontok	43
Az egyenes ábrázolása. Fedőegyenesek	44
A fél képsíkok kiterjesztése	47
Az egyenes nyompontjai	50
Oldalnézet	51
Új képsík beállítása (transzformáció)	56
Egyenesszakasz valódi nagysága	60
Párhuzamos, metsző és kitérő egyenesek képei	62
A sík ábrázolása	64
A sík különleges helyzetű egyenesei	67
Görbe felületek ábrázolása	70
Görbe felületek transzformálása	72
Síkmetszés és kifejtés	74
Testek síkmetszete	74
Ábrázolás profilidommal	75
Szögletes testek metszése vetítő síkkal	77
Vetítősíkban fekvő idom valódi nagysága	79
A sík leforgatása	80
Visszaforgatás. Összefüggés a síkidom képe és leforgatottja között	82
A kör ábrázolása	85
Az ellipszis szerkesztése	86
Képsíkkal párhuzamos tengelyű forgáshenger és forgáskúp ábárzolása	88
Szögletes testek metszése általános síkkal	90
Görbe felületek pontjainak ábrázolása	91
A gömb síkmetszése	92
Gömbboltozatok	94
A henger síkmetszése	96
A hasáb és a henger kifejtése	102
Rotáció	104
A gúla és a kúp kifejtése	105
Általános forgásfelület ábrázolása és síkmetszése	107
Két sík metszésvonala	111
Fedélidomok szerkesztése	113
Áthatások szerkesztése	116
Sík lapú testek áthatása	116
Sík apú test áthatása görbe lapú testtel	119
Görge lapú testek áthatása	121
Forgasfelületek legegyszerűbb áthatásai	121
Áthatás szerkesztése szeletelő módszerrel	123
Hengerek áthatása	125
Egymást metsző tengelyű forgásfelületek áthatása	135
A csavarvonal	138
Csavarfelületek, csavartestek	139
Kúpos csavarvonal	143
Árnyékszerkesztés	144
Az aárnyékok keletkezése	144
Az egyenes árnyéka	145
A síkidom árnyéka	147
A 45°-os paralel világítás	148
Szögletes testek árnyéka	149
Egyenes és sík döféspontja	151
Rávetett árnéyk szerkesztése árnyék-fedőpontok módszerével	154
Görbe lapú testek árnyéka	159
Görbe felületre vetett árnyék	159
FEladatok	161
Szemléletes ábrázolás (axonometria)	161
A szemléletes ábrázolás kapcsolata az árnyékszerkesztéssel	161
Az axonometrikus ábrázolás	164
Fakötések axonometrikus ábrázolása	166
Az axonometrikus ábrázolás fajai	168
Perspektíva	172
A centrális kép keletkezése	172
A perspektív kép tanulmányozása	174
Négyzetes háló szerkesztése vízszints síkon	177
Az osztópont	180
Függőleges egyenesszakaszok valódi hosszúsága	182
Perspektív kép szerkesztése szétvágott merőleges vetületekből	184
Az alapsík lesüllyesztése	186
A horizotsíkra építettt perspektív kép szerkesztése	187
Függelék
Útmutató modellek készítéséhez	190
